SCAN 3D

SCAN 3D

Scan 3D haute résolution à Liège & en Belgique

Numérisation précise pour contrôle dimensionnel, rétro-ingénierie et reproduction.

PrécisionRapportFiabilité

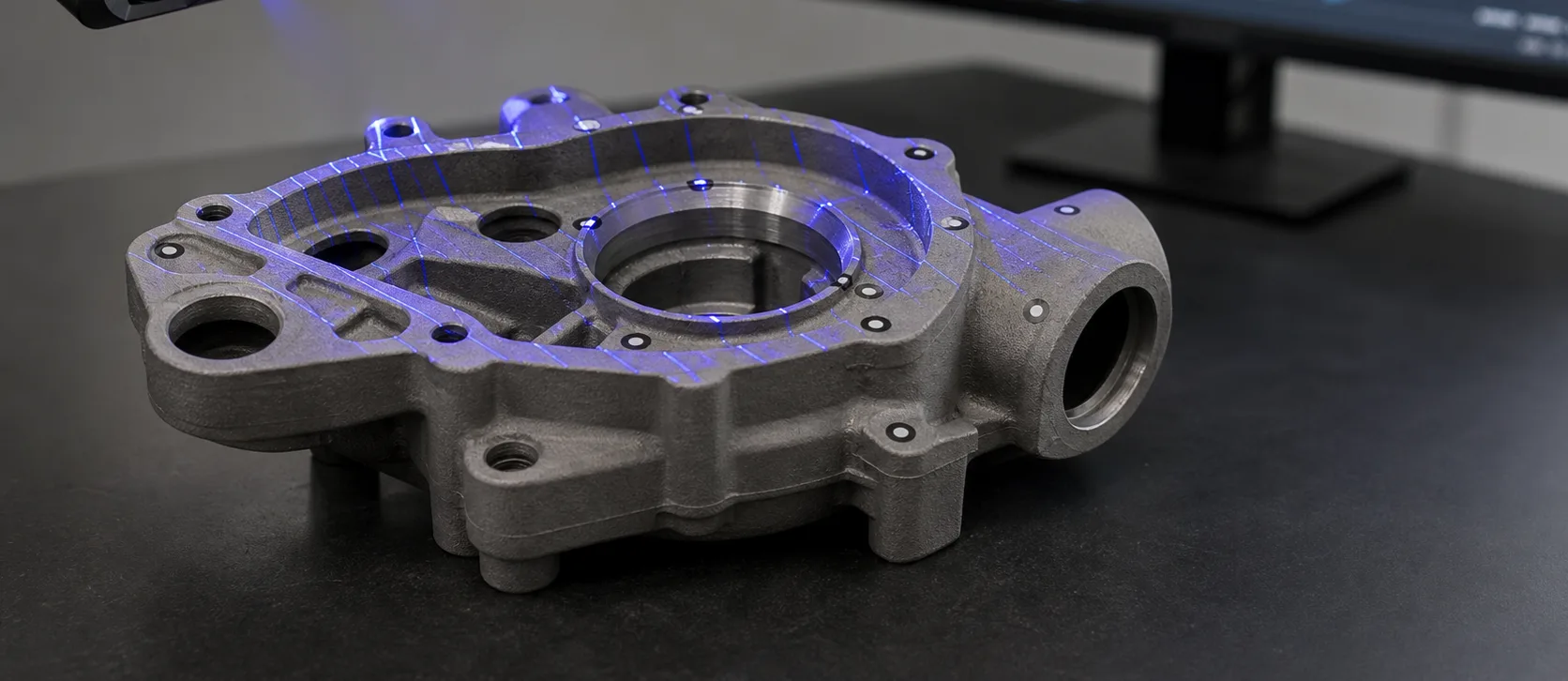

Carter en aluminium scanné en 3D à Liège par scanner à lumière bleue structurée Creaform

Vue d'ensemble

Procédé, usage, contraintes.

META3D propose un service de scan 3D haute résolution à Liège, en Wallonie et partout en Belgique, basé sur un scanner Creaform à lumière bleue structurée. Cette technologie sans contact permet de numériser des pièces de quelques centimètres à plusieurs mètres avec une précision atteignant 0,015 mm par mètre. Trois usages principaux : la rétro-ingénierie (reconstituer un fichier CAO à partir d'une pièce existante sans documentation), la métrologie (contrôler la conformité géométrique d'une pièce fabriquée par rapport à son plan), et l'intégration (concevoir une nouvelle pièce devant s'adapter à un environnement existant — moteur, châssis, bâtiment). Nous nous déplaçons sur site en région liégeoise et wallonne pour les pièces non transportables.

Données utiles

Capacités et applications

Capacité

Format principal : maillage STL

Capacité

OBJ, PLY, fichiers paramétriques sur demande

Capacité

Conversion NURBS possible

Capacité

Rapport de comparaison nuage / CAO sur demande

Application

Rétro-ingénierie de pièces sans documentation

Application

Contrôle dimensionnel sur pièces complexes

Application

Adaptation de pièces neuves

Application

Vérification de conformité après fabrication

Rétro-ingénierie : reconstituer un fichier CAO

La rétro-ingénierie consiste à reconstituer un fichier CAO (STEP, IGES, natif Fusion 360) à partir d'une pièce physique existante. Cas d'usage typiques : pièce de rechange industrielle dont le plan a été perdu, refonte d'un produit ancien sans documentation, adaptation d'une pièce existante à un nouveau procédé de fabrication, copie légale d'une pièce hors brevet. Notre processus : scan haute résolution, traitement du maillage (nettoyage, fermeture), puis modélisation paramétrique sur Fusion 360 pour obtenir un fichier exploitable en usinage CNC, impression 3D ou injection plastique.

Contrôle dimensionnel et métrologie

Le scan 3D est un outil de métrologie particulièrement puissant pour le contrôle de pièces complexes : aubes, carters moteur, outillages d'emboutissage, pièces injectées avec déformations. Le scan génère un nuage de points qui est comparé au fichier CAO théorique, produisant une cartographie couleur des écarts dimensionnels (vert = conforme, rouge = écart positif, bleu = écart négatif). Nous fournissons un rapport de contrôle PDF avec écarts maximaux, écart-type et conformité aux tolérances spécifiées. Très utile en réception qualité, validation d'outillage, expertise après défaillance.

Intégration et adaptation

Concevoir une nouvelle pièce qui doit s'intégrer parfaitement à un environnement existant (carrosserie automobile, bâti industriel, châssis, bloc moteur ancien) est très difficile sans scan 3D. Le scan numérise l'environnement existant, et le concepteur 3D modélise la nouvelle pièce en respectant exactement les interfaces. Applications : préparation moteur, restauration véhicule de collection, conception de mobilier sur mesure intégré à un bâtiment, fabrication d'accessoires aftermarket adaptés à un produit existant.

Précision et formats de sortie

Le scanner Creaform produit un maillage STL haute densité avec une précision allant de 0,025 mm sur les petites pièces à 0,1 mm sur les pièces de plus d'un mètre, avec une exactitude volumique de 0,015 mm/m. Nous livrons selon votre besoin : STL brut nettoyé pour impression 3D, STEP/IGES reconstitué pour usinage CNC, fichier natif Fusion 360 paramétrique pour modification ultérieure, rapport PDF de contrôle dimensionnel. Pour les besoins métrologie poussés (GD&T complets, certification), nous travaillons avec des laboratoires de métrologie partenaires accrédités.

Questions fréquentes

FAQ — Scan 3D

Quelle taille de pièce pouvez-vous scanner ?

De quelques millimètres (petites pièces décolletées, bijoux) à plusieurs mètres (carrosserie complète, élément de bâtiment). La précision diminue légèrement avec la taille — typiquement 0,025 mm sur pièce de 100 mm, 0,1 mm sur pièce d'un mètre.

Pouvez-vous vous déplacer sur site pour scanner une pièce non transportable ?

Oui, nous nous déplaçons en Wallonie, à Bruxelles et en Belgique pour les pièces fixées, lourdes ou impossibles à déplacer. Frais de déplacement intégrés au devis selon distance depuis Liège.

Le scan 3D fonctionne-t-il sur toutes les matières ?

Sur la plupart des matières, oui. Les surfaces très brillantes (chromage, miroir, verre) ou transparentes nécessitent une légère pulvérisation de poudre matifiante temporaire (sans dommage). Les surfaces noires absorbantes peuvent demander un traitement similaire.

Quel délai pour un scan 3D ?

Le scan d'une pièce moyenne (taille smartphone à taille bouteille) prend 1 à 2 heures sur place. Le post-traitement (nettoyage maillage, reconstruction CAO) prend 1 à 5 jours selon complexité. Délai total : 3 à 7 jours ouvrés depuis l'envoi de la pièce.

Combien coûte un scan 3D avec rétro-ingénierie ?

Scan seul (maillage STL) : 150 à 400 € selon taille et complexité. Avec rétro-ingénierie complète (fichier STEP paramétrique) : 400 à 1 500 €. Rapport de contrôle dimensionnel avec écarts : 200 à 800 €. Envoyez-nous une photo de la pièce pour devis précis sous 48h.
